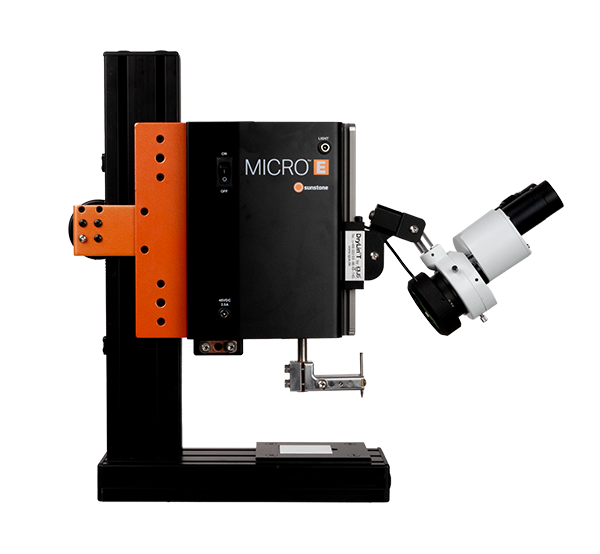

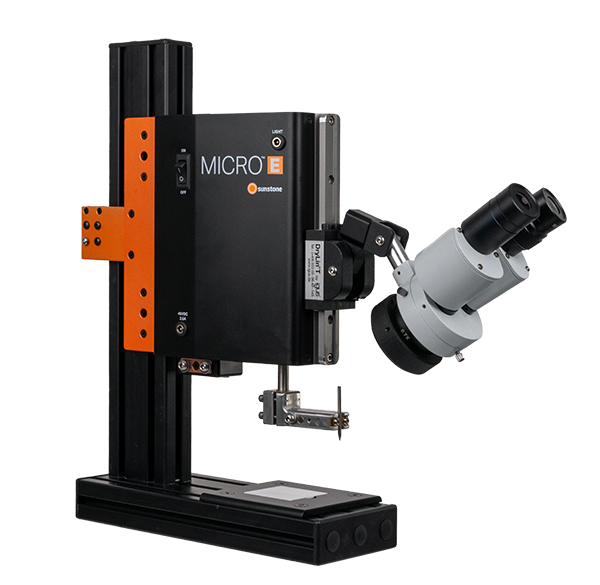

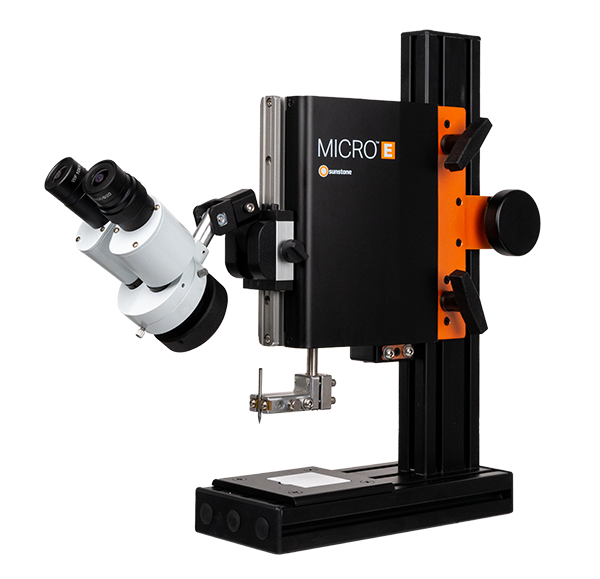

Cabezal de soldadura Micro E
Cabezal de soldadura Micro E
Cabezal de soldadura Micro E
Cabezal de soldadura Micro E

Cabezal de soldadura Micro E

SKU 303120
$18,900.00 - $18,900.00
$18,900.00
$18,900.00 - $18,900.00
$18,900.00
Disponibilidad:
En stock

Need Training on This Product? Book now at this link here.
LEARN MORE
CE safety certification
Third-Party Safety Certified
This product meets applicable CE safety certification requirements.

Sunstone Circle Protection Plan Subscription

The best protection your investment has ever seen! Learn More >

Product Resources

Access technical documents and support resources for this product.
Technical Resource

Micro E Weld Head Data Sheet

Get product specifications, technical details, and key performance information.
Support Resource

Micro E Weld Head User Manual

Access setup, operation, safety, and troubleshooting information for this product.

Cabezal de soldadura Sunstone Micro E

Sunstone Micro E es un cabezal de soldadura de movimiento lineal electromagnético diseñado para obtener resultados de soldadura ultra altos a nivel micro.

Con una óptica microscópica de 5x incorporada y una brillante iluminación LED, el Micro E proporciona tan sólo 30 gramos de fuerza con una precisión de 1 micrón, números que superan a los cabezales de soldadura de la competencia.

La retroalimentación de fuerza, posición y desplazamiento mejora la idoneidad del cabezal de soldadura para aplicaciones que requieren soldadura de precisión, como microelectrónica, motores y bobinas eléctricas, actuadores, alambre magnético y cualquier otra situación que requiera una soldadura precisa en un punto específico para I+D o producción automatizada. Si tiene alguna pregunta, llame o envíe un mensaje de texto a los expertos en microsoldadura al +1 801-658-0015.

¿Por qué necesitas el cabezal de soldadura Sunstone Micro E?

  • Retroalimentación y monitoreo de fuerza, posición y desplazamiento.
  • Tan sólo 30 gramos de fuerza
  • Iluminación LED incorporada
  • Incluye microscopio montado en la parte delantera del cabezal de soldadura.

Aplicaciones típicas

  • Microelectrónica
  • Motores eléctricos y bobinas
  • Actuadores
  • Alambre magnético

Características

  • Movimiento lineal electromagnético para un posicionamiento ultrapreciso
  • Fuerza del cabezal de soldadura ajustable de 30 a 2000 gramos
  • Precisión posicional de 1 micrón
  • Retroalimentación de fuerza, posición y desplazamiento incorporada*
  • Óptica microscópica 5x
  • Brazo microscópico multiarticular para una operación cómoda
  • Lámpara LED de 300 lúmenes
  • Compatible con PLC
  • Placa base de cerámica extraíble
  • Ajuste de altura giratorio
  • Garantía de 2 años respaldada por la reputación de Sunstone en calidad y servicio al cliente

Industrias

  • Microelectrónica
  • Motores eléctricos y bobinas
  • Actuadores
  • Soldadura con alambre magnético

Manual del usuario del cabezal de soldadura Micro E

Hoja de datos del cabezal de soldadura Micro E

ESPECIFICACIONES CLAVE DE LA UNIDAD

Superficie de la mesa (largo x ancho x alto)

56 x 10,8 x 45,7 cm con microscopio, 14 x 10,8 x 45,7 cm sin microscopio

Peso unitario

10,1 kg con microscopio 8,9 kg sin microscopio

Recorrido del electrodo (Distancia de recorrido) Distancia)

25 milímetros

Rango de fuerza

30-2000 gramos

Precisión de desplazamiento de posición

±1 micrón

Ciclo de trabajo (fuerza de retención de 30 g a 2 kg)

100%

Tipo de cabeza

PARALELO, OPUESTO o TERMOCOMPRESIÓN

Método de fuerza de soldadura

DIRECTO

MÉTODO DE ACTUACIÓN

ACTUADOR LINEAL ELECTROMAGNÉTICO

PROFUNDIDAD DE LA GARGANTA

17,8 centímetros

NÚMERO DE HORARIOS

1000 + (CREADO MEDIANTE PICO WELDER)

VELOCIDAD DEL ELECTRODO

PUNTO DE INICIO AL PUNTO DE VUELO FLOTANTE: 1-100 mm/seg

PUNTO DE PASO AL PUNTO DE SOLDADURA: 1-100 mm/seg

Entrada de potencia

48 V CC a 2,5 A

Corriente de soldadura

300 A al 50 % CC

TEMPERATURA DE FUNCIONAMIENTO

0 a 65° C


PLAN DE PROTECCIÓN

¡Este producto también está disponible online con Circle Plan!

Vídeo de configuración:

Mire este video y siga las instrucciones para configurar su cabezal de soldadura Micro-E con electrodos de separación paralela

¿Necesitas electrodos? ¡Encuéntralos en los enlaces de abajo!

MEL-AG

MEL-AMO

MEL-BMO

¿NECESITAS FORMACIÓN?

El equipo de capacitación de Sunstone está listo para ayudarlo a dominar el cabezal de soldadura Micro E Visita nuestra página de capacitación para obtener más información.
